GA-B250N Phoenix-WIFI與B250M-DS3H初探

仰天長嘯，天下無敵
本人技術至少領先諸位一年以上，絕無吹噓，請直接看B250M-DS3H的影片，你能在GPT優先下(新UEFI BIOS)用混和 mbr/gpt分割雙啟嗎?你能複製GPT嗎?你能GPT下windows 7旗艦版授權無礙嗎?你有macOS 10.12.6嗎?

心得總論:
任何用UniBeast，MultiBeast，Clover Configurator等工具來裝MacOS，你已失敗80%，因為這些都是MacOS的軟體，你先要自備一台Apple機器，這就是天大的笑話，所以不要心存僥倖，你沒三兩三就要上梁山嗎?
甚至還有人大言不慚，不需修改UEFI BIOS，就可用MacOS，然而卻沒有任何圖形佐證，無知到無以復加的地步，改個小位置除錯，就認為是DSDT法嗎?能用有鬼了!
已安裝七台的經驗，先要打基本功，要用DSDT才不會死機當機，連安裝畫面都看不到。(因為Clover pacth方式與Clover版本與MacOS版本是非常相關的，不對就是不行)
先網搜用DSDT安裝的成功範例，再作為採購的選擇。
如何分辨DSDT的好壞?同廠牌同晶片組應該有相通性，也就是可互換，若不行那就是有問題的DSDT，但亂用雜七雜八的晶片主機板(尤其是使用IDT晶片，提供外頻超頻的爛版，asrock與asus等，自認為高人一等，其實爛透了)，就不要用它了，因為你永遠無法掌握安裝秘訣。
如下主機板沒特別其他晶片，很單純正常。

insanelymac MaLd0n said "I prefer DSDT way, all patches in one file, many people prefer many SSDTs or Clover patches!(easy way, but not complete)"

GA-B250N Phoenix-WIFI

G4600+8G

msi 750 ti顯卡

128G SSD+300G HD

450w power

CLOVER+macOS 10.12.5+windows 7(前文的複製機)
整理出GA-B250N Phoenix-WIFI缺點為
1. Intel Wireless and BT NOT support macOS
2. BT(藍芽)驅動爛到爆(W7)，想接藍芽鍵盤，對碼掃不到，無法連接。
3. 沒有附上內顯驅動(GIGABYTE都沒有)，W7要自己解決。
    https://yucharles54.blogspot.tw/2017/06/intel-hd630kaby-lakew7.html

網卡部分 Intel I219V。(這部分macOS有驅動可使用)
無線網卡為 M.2 介面，採用 Intel Dual Band Wireless-AC 8265，11ac 最高速度 867M。(這部分macOS沒驅動可用，等待將來有人做出來 https://github.com/ammulder/AppleIntelWiFiMVM/
，可能性不高，因為原廠BT驅動都爛到爆了，別人還能嗎?)
若不想等待，因為是 M.2 介面，你可以另購BCM94352Z來用。

windows 7 一切正常

先參考用:
https://www.tonymacx86.com/threads/success-sierra-win10-i5-7500-ga-h270n-wifi-quadro-k1200-samsung-960pro-nvme-imac17-1.215787/
內的 EFI檔，CPU是i5-7500(開始用G4600，後用i5-6400)，實驗失敗。(NvidiaWeb的問題)

還有

https://www.tonymacx86.com/threads/updated-guide-sierra-on-200-series-board-with-kabylake-processor.218494/
都使用clover patch，加上少許SSDT，大致上不能用的占大多數。低手太多了。

最後，用DSDT+SSDT(i5-6400)完成
請分別alc 892，alc 1150與alc 1220是有差異的。
你會發覺真解是DSDT的使用者
採用修正的DSDT.MaLd0n GA Z270 Gaming K3，若你是H270N wifi(但z170N wifi 的alc 1150要修正)就直接用他的就可以了。
(MaLd0n也中招了，用AtherosE2200Ethernet網卡，固定IP可能不會產生問題，但實際狀況IP分享器的動態IP根本抓不到。)


完整驗證:
https://youtu.be/jG1CeLKHc4M

最後還是回到 MINI-ITX的主要用途HTPC
買了小機殼 CM R-110組成我的 HTPC




B250M-DS3H+G4600
macOS 10.12.5 iMac (17,1) SMBIOS(200系列還未原生支援)
.kext完整內容，提供參考，看不懂就是能力不夠，別玩了吧!

用內顯玩MAC與W7，只提供VIDEO，自己想辦法吧!(老子不爽)
https://youtu.be/1YzJQNKKkpM

macOS 10.12.6 iMac (18,1) SMBIOS(200系列原生支援了)
B250M-DS3H+G4600+750Ti獨顯
驗證VIDEO:
https://youtu.be/-ziV0p_ijUo

去除無法更新，請看
http://yucharles54.blogspot.tw/2017/04/fix-for-patches-with-cpu-detection.html

本節完畢-END
 ---------------------------------------------

 你必須知道從SKYLAKE，開始改變成AppleALC了
 AppleALC — dynamic AppleHDA patching

請跟進理解
 ---------------------------------------------
System Integrity Protection(SIP)
「系統完整保護」是 OS X El Capitan 和以上版本所內建的安全技術，其設計是為了協助遏止潛在的惡意軟體修改 Mac 上受保護的檔案和檔案夾。「系統完整保護」會限制 root 使用者帳號，並限制 root 使用者在 Mac 作業系統中受保護的部分所能執行的動作。

CsrActiveConfig

0x0 = SIP Enabled
0x3 = SIP Partially Disabled
0x67 = SIP Disabled completely

---------------------------------------------

CLOVER

Configuration/SystemParameters

<key>NvidiaWeb</key>

<true/>

macOS 10.12.5

請勿使用這部分，會造成黑屏不顯

macOS 10.12.6 以上
原生支援第七代CPU與HD 6XX
your CPU:
i7-7XXX desktop CPU set SMBIOS to iMac 5k (18,3) – Core i7-7700k (Kaby Lake)
i5-7XXX desktop CPU set SMBIOS to iMac 4k (18,2) – Core i5-7500 (Kaby Lake)
i3-7XXX desktop CPU set SMBIOS to iMac 4k (18,2) – Core i5-7500 (Kaby Lake) or

iMac (18,1) – Core i5-7360U (Kaby Lake) (18,1 may work better being that it is a dual core as the i3, but this is untested)，Pentium processor like the G4560 不太適用。也就是macOS 10.12.6 以上，低階CPU要用 iMac (18,1)並搭配獨顯才能用。BOOT參數要加 -shikigva (dart=0 nvda_drv=1 kext-dev-mode=1 -shikigva)。我測試內顯無法成功(G4600)，也許沒掌握技巧，下次再測。

所以
<key>Graphics</key>
<dict>
<key>Inject</key>
<false/>
<key>Intel</key>
<true/>
<key>NvidiaSingle</key>
<false/>
<key>ig-platform-id</key>
<string>0x59120000</string>
</dict>

--------------------------------------------
macOS常用三benchmark軟體
Geekbench

Cinebench

Blackmagic Disk Speed Test

--------------------------------------------
整體硬碟結構:
all GPT
EFI中用Clover做bootloader

可能你還不了解重點，使用EFI分割，才能雙起或多啟，大部分人多忽略不提，若你先使用W7/W10安裝，是無法用Clover EFI bootloader 軟體(macOS)安裝的，你必須手動使用bootice修正。這是最困難的部分，然後你才能hackintosh macOS，我使用BDU來安裝是WINDOWS的另一種方式，USB隨身碟的CLOVER分割是我EFI分割的源頭。一般都是先要將Clover安裝在HD or SSD 上。

how to install clover in windows

https://www.youtube.com/watch?v=-MUiM1kRGGI

這裡用EASYUEFI，不是用BOOTICE，有點差勁，但是原理差不多。

詳細請參考:
https://yucharles54.blogspot.tw/2017/04/windowsclover.html

如何Restore GPT Disk?

首先必須準備Macrium Reflect WINPE開機隨身碟(myUSB)，用作還原(Restore)工具。
安裝Macrium Reflect用作備份(backup)工具，
我已做完雙啟的系統
DISK 1 128G SSD + DISK 2 HD 不限大小只需 分割1

DISK 1 128G SSD 備份的檔案
4C9FFB1097D09CCD-00-00.mrimg
為何NTFS放在分割4，也就是SSD大小可以彈性升縮，最後部分可大可小，前面的都是固定不可更改的。裡面是macOS sierra 10.12.4。

DISK 2 HD 分割1 備份的檔案(為什麼要用硬碟，這是我windows 7安裝方式)
SSD是c:，HD必須是D:，才能正確進windows 7。D:放使用者目錄，與可攜軟體。
925B9083D8E60F26-00-00.mrimg

如何Restore GPT Disk，選Macrium Reflect WINPE(myUSB)
找到備份檔案(4C9FFB1097D09CCD-00-00.mrimg，925B9083D8E60F26-00-00.mrimg)
選Restore，來源與目的。
最後因為GPT restore 少了MBR，要用BOOTICE restore boot0af
這樣才能開機。

原生macOS驅動，只有INTEL晶片才是，請勿購買其他網路晶片，到時不能用，不要怪我沒提醒你。越單純周邊的主機板越好。
手邊已完成六台主機

h81m-vg4 r2.0  bios 1.5(原價屋還在賣，NT 1390)，我用750Ti顯卡，G3258 CPU。
先裝一台黑蘋果後，才能開始你的蘋果之旅吧!(完全自費，不再提供檔案!)
b81pro BTC(礦機用，前面文章有，已轉賣出清)
b85killer(前面文章有，550Ti顯卡，G3258 CPU，外加螃蟹網卡，完全自費，不再提供檔案!)
Z87 killer(前面文章有，750Ti顯卡，E5-1231 CPU，外加螃蟹網卡，完全自費，不再提供檔案!)
h97m Anniversary(前面文章有，750Ti顯卡，G3258 CPU，完全自費，不再提供檔案!)
GA-B250N Phoenix-WIFI(完全自費，不再提供檔案!)
GA-b250M-ds3h(完全自費，不再提供檔案!)

GA-B250N Phoenix-WIFI亦已完成，借用別人的DSDT修正。詳見
http://yucharles54.blogspot.tw/2017/05/ga-b250n-phoenix-wifii-have-bad-feeling.html

黑蘋果有兩大重點:
1.patch DSDT(這是修改韌體的部分)
2.patch KEXT(這是修改驅動軟體部分)，而KEXT的精要如下:
fakesmc.kext 是欺騙系統的,讓系統認為你的PC是蘋果,沒這個是無法安裝的

FakePCIID.kext 因為macOS系統會對PCI device-id進行驗證，但是黑蘋果的硬件不能通過這一驗證，所以需要仿冒PCIID，該kext可以說是黑蘋果必備驅動

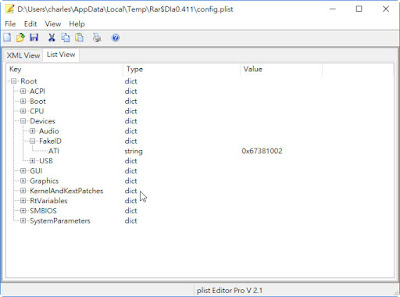

關於AMD顯卡比NVIDIA繁人，In Clover, you have to set:

boot : nv_disable=1

- FakeID / ATI = full ID (here: 0x68101002)

- Inject / ATI = true

- FBName = framebuffer name (here:Futomaki [enter some random garbage in case you don’t want to use a framebuffer, the driver will default to RadeonFramebuffer])

- FixDisplay = true

關於當前AMD顯卡（第三代和第四代GCN）的注意事項：

許多現代AMD GPU在啟動階段被錯誤地初始化，這可能會導致OS X出現嚴重問題（例如，啟動到黑屏或睡眠/喚醒後崩潰）。這首先由WhateverGreen Lilu插件解決。這些知識已經被合併到Clover（從4296開始），並且可以像config.plist那樣啟用：

<key>Graphics</key>
<dict>
    <key>RadeonDeInit</key>
    <true/>

100晶片non-k超頻(asrock B150 gaming k4/hyper)，會使clover失敗，放棄這類機板，不能改成黑蘋果。手邊沒多的100/200晶片主機板，所以只能提供參考了，建議網搜用已安裝完成的機板比較保險。

100晶片(skylake)有原生機種 iMac17,1

200晶片(kabylake)還沒有，要用 iMac17,1，但FakeCPUID 0x0506E3，內顯也要FakeID，詳細請看config。(G4560，G4600等CPU會當機，因為沒支援，SSDTPRGEN沒有)

...............ssdtPRGen   KabyLake
#
# Intel® Pentium® Processors
#
4415U,15,500,2300,2300,2,4
4410Y,6,500,1500,1500,2,4
#
# Intel® Celeron® Processors
#
3965U,15,500,2200,2200,2,2
3865U,15,500,1800,1800,2,2

.

___________________________________

參考

近期使用的熱補丁技術

[Guide] Using Clover to "hotpatch" ACPI

https://www.tonymacx86.com/threads/guide-using-clover-to-hotpatch-acpi.200137/
macOS 10.12.1開始，LAPTOP使用了
RehabMan的Clover熱補丁技術。

請參考說明與檔案:
https://github.com/RehabMan/OS-X-Clover-Laptop-Config
範例:
DELL XPS 15 9550
https://github.com/darkhandz/XPS15-9550-Sierra
Lenevo Ideapad Y510p
https://github.com/intruder16/Y510p-OS-X-Clover-Hotpatch

DefinitionBlock (AMLFileName, TableSignature, ComplianceRevision, OEMID,
TableID, OEMRevision)

請看OS-X-Clover-Laptop-Config-master.zip內的
Kaby Lake(Laptop大都使用內顯，很合乎常理)
config_HD620.plist
